Отключение горячей воды — настоящая проблема. Альтернативный вариант централизованной системе горячего водоснабжения — это установка и подключение бойлера.

Плюсы установки бойлера

Сейчас, возможно, вы даже не задумываетесь об установке водонагревателя в ванной комнате или на кухне, но вспомните ежегодные отключения летом, перебои из-за поломки и ремонта централизованного водопровода. Если подключить бойлер, эти проблемы будут решены. Когда из крана или душа не идет горячая вода, накопительный или проточный водонагреватель будет вашим запасным вариантом. Главное — узнать об особенностях монтажа оборудования.

Преимущества монтажа системы водонагревателя в ванной или душевой комнате в квартире или на даче:

1. Постоянный доступ к горячей воде. У вас всегда есть горячая вода, если подключить накопительный водонагреватель. Отключения, неисправности или проблемы с централизованным водопроводом не доставят неприятностей. В любой момент вы можете включить накопительный водонагреватель.
2. Комфорт. Обычно бойлеры обеспечивают равномерную температуру (в отличие от централизованной системы).
3. Экономия. Выбрав хорошее устройство для нагрева воды, не придется регулярно тратиться на ремонт.
4. Простота. Подключить устройство для нагрева удастся и своими руками.
5. Безопасность. Любые риски минимальны, если учитывать особенности монтажа.
6. Долговечность. Котлы отличаются длительным сроком службы и не требуют особого ухода.

Бойлер для подачи горячей воды — это эффективно, комфортно и экономично. При правильном техническом обслуживании и уходе вы можете рассчитывать на то, что новое оборудование прослужит десятки лет, если оно грамотно используется.

Факторы, которые стоит учесть перед установкой бойлера

Бойлер в квартире может снизить затраты на электроэнергию и ремонте оборудования. Если вы хотите быть уверены, что этой осенью и зимой не останетесь без горячей воды, учтите эти шесть чрезвычайно важных факторов, прежде чем совершить покупку:

1. Размер водонагревателя. Чем больше размер бойлера, тем больше воды нагревается. Скорость нагрева тоже увеличивается. Размер влияет на выбор способа и элементов крепежа. Перед началом любых монтажных работ важно провести замеры и осмотреть дом, чтобы определить, сможет ли выбранный тип устройства вписаться в пространство дома. Оборудование не должно мешать свободному передвижению по комнате. В некоторых случаях лучше купить два небольших варианта для кухни и ванной, чем крупногабаритный бойлер для нагрева воды, который займет все помещение. Тогда не нужно будет проводить шланги и трубы через всю квартиру.
2. Потребность в горячей воде. Подумайте, сколько воды вы используете. Это зависит от количества людей в доме, потребностей и числа сантехнических приборов. Если в доме живет два человека, можно остановить выбор на маленькой модели. Крупногабаритное оборудование оптимально для использования 4-5 людьми.
3. Тип водонагревателя. Производители предлагают много моделей водонагревателей. Модели различаются по размеру, объему и функциям. Можно выбрать настенные, напольные, накопительные, проточные, газовые, водонагреватели с УЗО, электрические или бойлеры косвенного нагрева для работы с тепловым насосом.
4. Тип топлива. Большинство моделей работают от газа и электричества. Электрические устройства проще использовать. Газовые модели сложнее установить.
5. Энергоэффективность. Перед покупкой водонагревателя также следует оценить годовые эксплуатационные расходы и сравнить эти затраты с другими более или менее энергоэффективными моделями.
6. Мощность. Чем выше мощность устройства для нагрева, тем быстрее будет нагреваться проточная вода. Такие приборы с высокой мощностью легче справляются с нагревом большого объема воды.

Правила установки бойлера

Бойлер – это нужное устройство для дома, в котором отсутствует подключение к горячему водоснабжению (или горячую воду постоянно отключают). Установка бойлера своими руками пройдет проще, а результат будет надежней, если следовать рекомендациям. Схема установки выглядит так:

1. Подготовить само устройство и необходимые инструменты.
2. Выбрать подходящее место для монтажа. У водонагревателя большой вес, поэтому стена должна выдержать устройство. Мастера советуют вешать прибор на капитальную стену.
3. Подобрать надежные крепежи. Дюбели и анкера должны выдерживать серьезную нагрузку.
4. Герметизировать все соединительные элементы.
5. Сначала наполнить бойлер, а затем подключить к электронной сети. Если нагревать пустой прибор, он может испортиться.

Видео: как установить водонагреватель своими руками

Устройство бойлера

Вода поступает в водонагреватель из системы холодного водоснабжения в доме. Впускной патрубок (погружная трубка) позволяет воде заполнять резервуар. В электронагревателе воду нагревают два нагревательных элемента (один в верхней трети бака и один в нижней). В газовом агрегате воду нагревает газовая горелка.

Основные комплектующие бойлера стандартного типа:

1. Внутренний бак.
2. Изоляция.
3. ТЭН (элемент для нагрева).
4. Регулятор.
5. Термостат.
6. Предохранитель.
7. Корпус.

Инструменты и материалы для установки бойлера

Вам потребуются следующие инструменты:

1. Шланги.
2. Разветвители.
3. Вентили.
4. Водонагреватель.
5. Перфоратор.
6. Шуруповёрт.
7. Дюбели, анкеры.
8. Трёхжильный провод.
9. Гаечные ключи.
10. ФУМ-лента, резиновые или льняные прокладки.
11. Уровень.

Лучше подготовить все заранее, чтобы не отвлекаться в процессе установки своими руками, особенно если вы выполняете монтажную работу в одиночестве.

Как правильно закрепить бойлер

Закрепить бойлер на стене ванной комнаты сложно. Это не вопрос стиля, а безопасности. Его можно повесить в любое место, но он должен держаться крепко.

Например, прибор для нагрева с объемом 50 л будет весить приблизительно 70 кг. Если такая емкость упадет, она повредит не только раковину, душ, технику и мебель, но сломает систему подачи воды и стену. Ремонт или замена оборудования потребует больших затрат.

Важно! Монтировать бойлер можно только на капитальную стену.

Как выглядит правильное закрепление бойлера на стене своими руками в ванной комнате:

1. Составьте схему крепежа и подключения. Так можно снизить риски ошибок подключения. Правильно составленная схема поможет впоследствии сэкономить на ремонте.
2. Изучите все свойства и характеристики материала, из которого сделана стена. Главный критерий – это надежность, поскольку она должна выдерживать вес и способ крепления агрегата. Стена из гипсокартона вряд ли выдержит агрегат в 70-100 кг. Только предварительно установив специальную металлическую конструкцию, можно крепить накопительный или проточный водонагреватель к гипсокартонной стене.
3. Помните, что прибор заполняется водой, его вес становится больше. Это значит, дюбеля и крепления должны выдерживать наполненное оборудование. Проверить это просто — умножьте вес устройства на 2. Например, если агрегат рассчитан на 50 кг, то крепежные комплектующие должны выдерживать до 100 кг.
4. Часто производитель сопровождает водонагреватель крепежными элементами, которые соответствуют его размеру. Если в комплекте нет необходимых элементов крепежа, их необходимо приобрести дополнительно.
5. Правильно выбирайте положение устройства. Лучше избегать слишком близких к точке водозабора мест, поскольку провести коммуникации в дальнейшем будет сложно. Один агрегат подойдет для дома или квартиры, где ванная или душевая комната, санузел и кухня находятся рядом. А вот в домах, где эти комнаты находятся далеко друг от друга, лучше установить два прибора для нагрева.
6. При выборе места для монтажа прибора помните, что открытый доступ к системе управления — это необходимое условие. Вам придется регулировать температуру или другие настройки, поэтому лучше обеспечить свободный доступ к управлению.
7. Помните о расстоянии до потолка и пола. Бойлер должен висеть хотя бы на 50 см от пола, а от потолка можно оставить около 10 см.

Технология монтажа бойлера

Монтаж прибора для нагрева своими руками в ванной комнате должен проходить строго по технологии:

1. Проверка расстояния между петлями, которое должно соответствовать расстоянию между точками, которые вы уже отметили на стене.
2. Нанесение горизонтальных и вертикальных линий на поверхности при помощи линейки и строительного уровня.
3. Создание отверстий в точках, которые отмечены на поверхности.
4. Установка дюбелей и анкеров в отверстия.

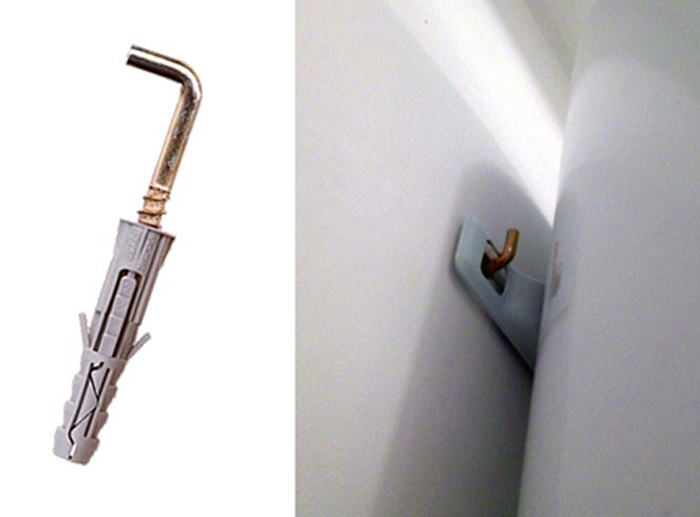

5. Расчет расстояния от крюка до поверхности. Значение должно находиться в диапазоне от 5 до 7 см.

Если накопительный водонагреватель требует использования специального кронштейна, который крепится к прибору, то следует выбрать дюбели и анкера болтового типа.

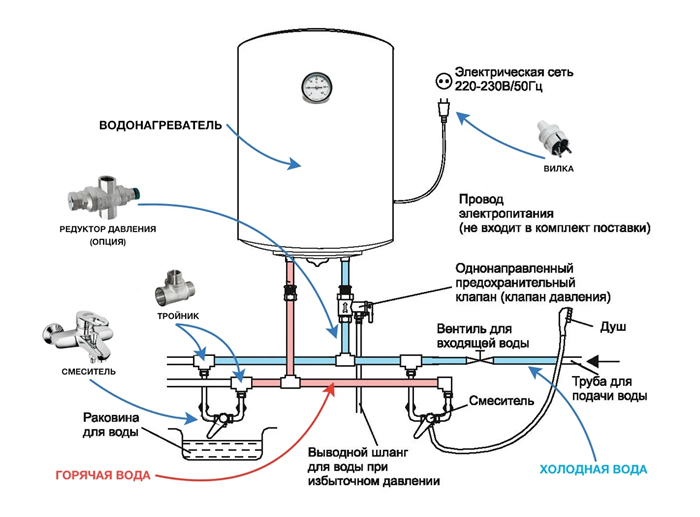

Принцип врезки бойлера в водопроводную систему

Нагреватель берет жидкость из холодного водопровода, поэтому к прибору для нагрева необходимо подвести трубу от системы холодного водоснабжения, если нет выхода к водопроводу и возможности подключиться напрямую. При отсутствии прямой подводки придется провести врезку отводного переходника.

Врезка делается в домах, где уже установлена централизованная система ГВС, а причиной монтажа водонагревателя становится регулярные неисправности в работе горячего водоснабжения. В таком случае не нужно подключать автономную линию для горячей воды.

Врезка в трубу с горячей водой проводится через установку отсечной вентиляции в месте между стояком и тройником к бойлеру. Вентиль необходим, чтобы контролировать источник поступления жидкости в трубы.

Важно! Вентиль следует перекрывать, когда горячая вода в центральном водоснабжении отключится, тогда она будет направляться к точке водозабора от котла.

Кроме того, необходимо продумать отсечный вентиль в месте между стояком с холодной водой и тройником к бойлеру. Это позволяет сливать жидкость из прибора через кран, например, когда требуется провести профилактический осмотр оборудования или ремонт.

Когда вода перекрыта, можно приступать к монтажной работе. Этапы врезки своими руками:

1. Врезка тройника. Отмечаем места разреза по размерам тройников. В квартире лучше использовать трубы из металла или полипропилена, а не из стали, поскольку они больше подходят для внутренней разводки. По сей день во многих квартирах остаются старые трубы из стали. В таком случае приходится проводить монтажную работу с использованием болгарки, лерки и соединительных муфт. С трубами из пластика все гораздо проще, поскольку требуется вырезать участок трубы и установить тройники на фитинги, от которых разводка пойдет по направлению к бойлеру.
2. Подсоединение к нагревателю. Гибкие шланги в металлической оплетке будут последним элементом соединения между системами подачи жидкости. Главные преимущества подобных шлангов в заключаются в надежности, прочности и способности выдерживать нагрузки. Некоторые мастера предпочитают не использовать такие гибкие варианты, а выбирают трубы из металлопластика или пропилена, чтобы повысить уровень надежности.
3. Запорные вентили. Над последней областью труб, которые идут по направлению к устройству, следует установить дополнительную пару запорных вентилей.

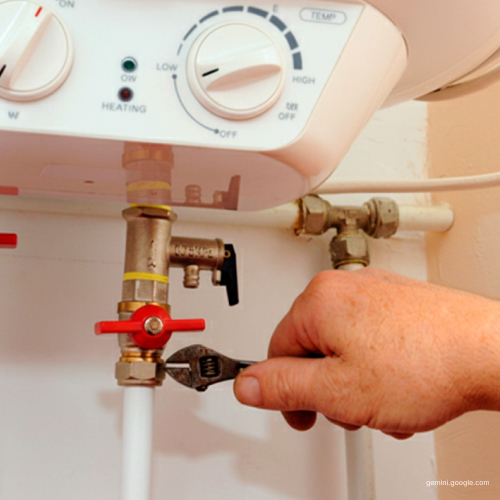

4. Предохранительный клапан. Монтаж предохранительного клапана обязателен. Резервуар не должен быть переполнен. Предохранительный клапан нужно установить в области между трубой и агрегатом. Клапан будет одновременно функционировать в двух направлениях. Первой функцией клапана будет защита конструкции от вытекания жидкости из нагревателя после остановки подачи холодной воды. Второй функцией клапана станет открытие и выпуск лишней жидкости в дренажный патрубок, когда давление в баке будет превышать установленный уровень. Клапан соединяют с системой канализации или с бачком унитаза.

Безопасность котла в ванной комнате будет зависеть от работы предохранительного клапана. Запорные устройства нагревателя нельзя монтировать в места между предохранительным клапаном и входом в накопительный водонагреватель.

Обеспечение герметичности в соединениях системы водоснабжения бойлера

Перед подключением необходимо установить элементы соединения. Соединительные трубы должны быть прочными и надежными, поэтому их производят из таких материалов:

1. Резиновые прокладки. Гибкие прокладки из резины будут обеспечивать высокий уровень герметичности нагревателя. Применять их можно в гибких шлангах для контакта и гайка-муфтах «американках».
2. ФУМ-лента. Гибкая лента изготавливается из особого материала. Основание из фторопласта накручивается на резьбу. Гибкой лентой будет удобно пользоваться. Мастер может регулировать толщину слоя герметизации, используя ФУМ-ленты.
3. Лен. Лен – это проверенный материал. Многие мастера используют такой способ и герметизируют систему с помощью льняных деталей. Лен наматывают на резьбу трубы. Наматывать следует строго по часовой стрелке. Лен промазывается пастой по верхней области, чтобы повысить уровень герметизации.

Все три материала подходят для герметизации устройства, поэтому просто остановитесь на удобном для вас варианте.

Подключение к электросети

Подключить водонагреватель можно несколькими способами, но самый простой и быстрый - это подключение к трехполюсной розетке. Заземление котла обязательно.

Внимание! Розетка должна быть влагостойкой, если устройство монтируется в ванной, душевой комнате или на кухне в квартире или на даче.

Лучше перенести соединения из кухни и ванной или душевой комнаты, чтобы не допустить намокания розетки. Кабель из электрощитка можно протянуть к водонагревателю без розетки. Кабель проводят напрямую. Автомат защитит оборудование от скачков тока, однако он не должен быть слишком чувствительным, поскольку в таком случае будут происходить постоянные отключения.

Только для агрегатов с небольшой мощностью можно применить схему подключения с помощью розетки без кабеля. Если мощность будет превышать допустимый уровень, агрегат может сломаться или загореться. Для оборудования с высокой мощностью лучше провести кабель. Обычно бытовые виды водонагревателей имеют небольшую мощность - от 1 до 3 кВт (накопительные) и от 3,0 до 6,0 (проточные).

Как проводить пробный запуск бойлера

Когда подготовительные и монтажные работы завершены, все трубы, системы соединены, нагреватель будет готов к эксплуатации. Перед началом работы прибор нужно проверить. В этом момент можно понять, правильно ли прошли установка и подсоединение.

Схема пробного запуска нагревателя:

1. Перекрыть вентиль горячей воды. Помните, что включать накопительный водонагреватель можно, только когда кран с горячей водой перекрыт.
2. Открыть кран на одной из точек водозабора. Кран необходимо открыть, чтобы из прибора для нагрева вышел лишний воздух перед подключением.
3. В таких приборах для нагрева необходимо открыть вентиль для подключения холодной воды.
4. Емкость наполнена, когда из крана с горячей водой начнет поступать вода. Тогда остается выключить смеситель.

Начало работы

После установки и подключения электрического котла для воды в ванной комнате остается выполнитть подключение к электрической сети и регулировку температуры:

1. Промойте бак. Дайте жидкости из крана стечь в бак в течение примерно трех минут, чтобы удалить пыль из резервуара. Закройте смеситель.
2. Подключите. Установите на место крышку распределительной коробки и включите питание в цепи.

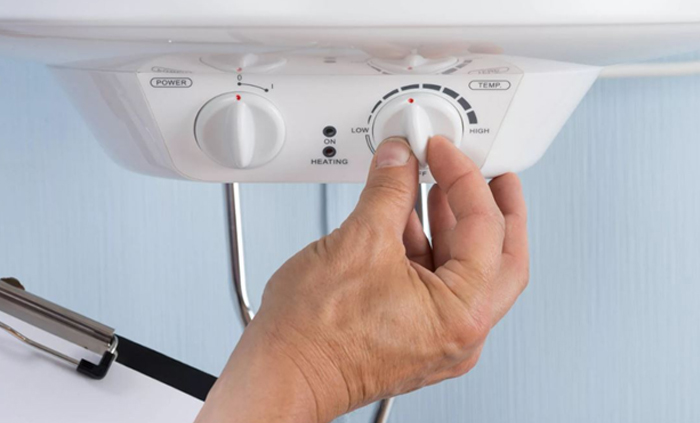

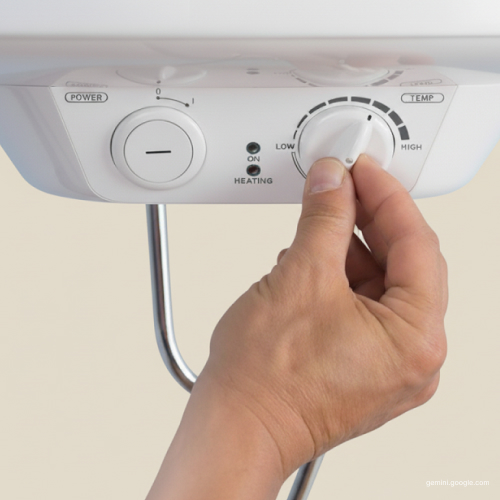

3. Установите температуру жидкости на водонагревателе при подключении. Ознакомьтесь с инструкциями производителя, чтобы установить температуру воды на выходе на уровне 23-26 градусов по Цельсию. Обычно на первоначальное нагревание проточной холодной воды до необходимой температуры может уйти несколько часов.

Если вы хотите установить нагреватель воды в своем доме, вы должны полностью ознакомиться с правилами монтажа и подключением.

Электрические или газовые водонагреватели отличаются высокой эффективностью и надежностью. Нарушение правил монтажа и выбор неправильного места в ванной или душевой комнате может привести к возникновению определенных рисков. Если вы не знаете, как установить и подключить водонагреватель, следует обратиться за помощью к профессиональному сантехнику или в специализированную компанию и доверить им работы по монтажу.
